Калибровка фальцовщика Océ 940: Восстановление работы через режим SDK
30.10.2025
Автор: Николай
Введение

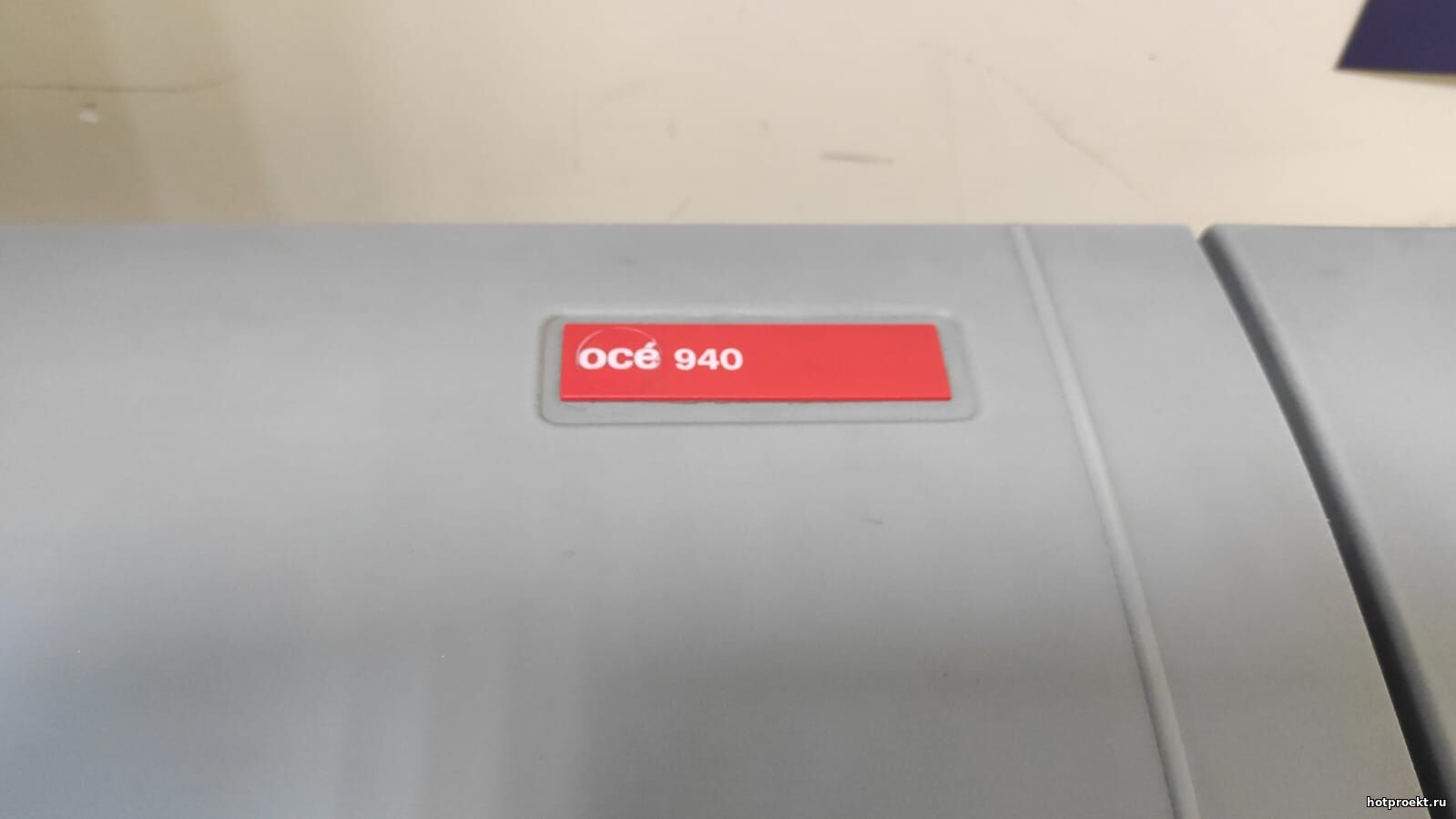

Фальцовщик Océ 940 — надежное оборудование для послепечатной обработки, но при сбоях в работе его калибровка может стать сложной задачей. В этой статье я расскажу, как нам удалось восстановить корректную работу устройства, используя оригинальные заводские настройки через режим SDK.
Проблема
После продолжительной эксплуатации фальцовщик начал работать нестабильно:
· Сгибы выполнялись со смещением
· Возникали частые замятия бумаги
· Автоматические режимы калибровки не давали результата
Первоначальные попытки решить проблему через стандартное меню не принесли успеха — устройство работало, но с заметными погрешностями.
Решение

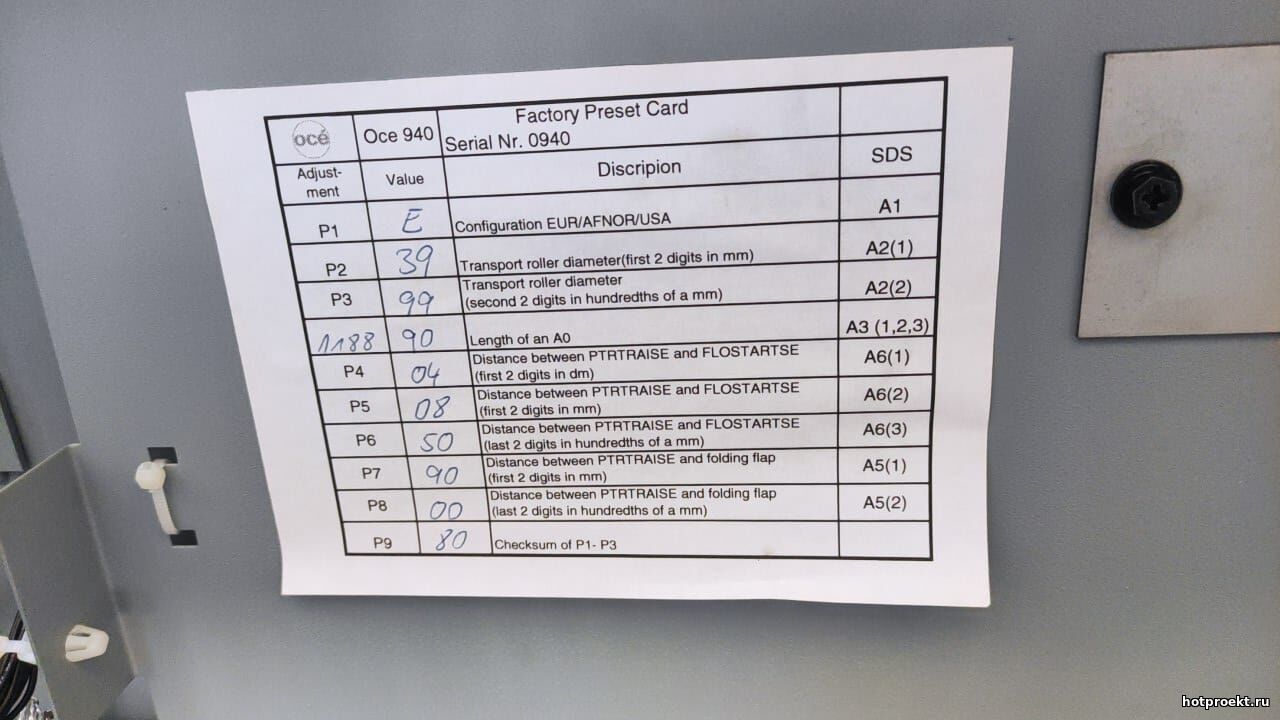

Ключом к решению оказалась заводская карта калибровки (Factory Preset Card), которая была найдена в технической документации устройства, и правильный вход в режим программирования.
Найденные параметры:
Параметр Значение Описание
P1 E Региональная конфигурация (Европа)
P2 39 Диаметр транспортного ролика (первые 2 цифры в мм)
P3 99 Диаметр транспортного ролика (сотые доли мм)
P4 04 Расстояние между механизмами (см)
P5 08 Расстояние между механизмами (мм)
P6 50 Расстояние между механизмами (сотые доли мм)
P7 90 Расстояние до фальцующего ножа (мм)
P8 70 Расстояние до фальцующего ножа (сотые доли мм)
P9 80 Контрольная сумма
Пошаговая процедура калибровки
1. Вход в режим SDK
· Отключили питание фальцовщика
· Нашли системную плату внутри устройства
· Переключили тумблер в положение SDK (в некоторых модификациях может обозначаться как SERVICE/PROG)
· Включили питание — устройство загрузилось в режиме программирования
2. Ввод заводских параметров
После загрузки в режиме SDK появился доступ к расширенным командам программирования. Последовательно ввели все значения с карты калибровки:
P1 = E (команда: 1 E)
P2 = 39 (команда: 2 39)
P3 = 99 (команда: 3 99)
P4 = 04 (команда: 4 04)
P5 = 08 (команда: 5 08)
P6 = 50 (команда: 6 50)
P7 = 90 (команда: 7 90)
P8 = 70 (команда: 8 70)
3. Проверка контрольной суммы
· Система автоматически рассчитала P9 = 80, что совпало с значением на карте
· Это подтвердило правильность введенных параметров
4. Выход из режима SDK и сохранение
· Отключили питание
· Вернули тумблер в рабочее положение
· Включили питание — устройство загрузилось с новыми настройками
Результаты
После применения заводских настроек:
· ✅ Фальцовщик заработал стабильно
· ✅ Сгибы выполняются точно, без смещений
· ✅ Исчезли проблемы с замятием бумаги
· ✅ Производительность вернулась к заводским показателям
Важные выводы
1. Режим SDK — ключевой — настоящая калибровка возможна только через переключение тумблера на плате
2. Сохраняйте документацию — заводская карта калибровки оказалась незаменимым инструментом
3. Точность критична — параметры в сотые доли миллиметра действительно влияют на работу
4. Безопасность прежде всего — все манипуляции с тумблером выполняются при отключенном питании
Технические особенности
· Расположение тумблера: на основной системной плате, обычно в зоне досягаемости после снятия защитной крышки
· Индикация режима: при включении в режиме SDK на дисплее может отображаться специальная маркировка
· Риски: неправильные настройки в режиме SDK могут вывести оборудование из строя
Рекомендации
· Перед входом в режим SDK сделайте фото исходных настроек
· Работайте с тумблером аккуратно — это механический элемент, подверженный износу
· После калибровки проверьте работу всех режимов фальцовки
· При серьезных сбоях обращайтесь к официальной сервисной документации
Опыт показал, что даже с сложным оборудованием можно справиться, имея правильную документацию и понимание процедуры входа в сервисные режимы. Надеемся, наш опыт поможет другим владельцам фальцовщиков Océ 940.
Статья подготовлена на основе реального опыта калибровки оборудования. Если у вас есть вопросы — задавайте в комментариях!
|
